| ประเภทเครื่อง: | เครื่องดัดท่อเหนี่ยวนำร้อน | มีบริการหลังการขาย: | บริการบำรุงรักษาและซ่อมแซมสนาม |
|---|---|---|---|
| ความหนาของผนัง: | 3 ~ 30 มม | แรงยึดแม่พิมพ์ (KN): | 1,000-23,000 |
| แรงขับหลัก (KN): | 630-12000 | ความดันในการทำงาน (Mpa): | 25 |
| กำลังมอเตอร์ (kw): | 11-110 | รัศมี: | 2D, 3D, 4D, 5D, 6D |
| ระดับ: | 30 °， 45 °， 90 °， 180 ° | วัสดุดัด: | เหล็กกล้าคาร์บอน |
| แสงสูง: | เครื่องดัดเหนี่ยวนำความถี่สูง,เครื่องดัดท่อ 56 นิ้ว,เครื่องดัดท่อ 1000KN |
||
ERW Pipe EN10255 สำหรับเครื่องดัดท่อเหนี่ยวนำความถี่สูง 1/2 นิ้วถึง 56 นิ้ว
1. อุปกรณ์นี้เป็นอุปกรณ์ใช้งานพิเศษที่ไม่ได้มาตรฐานซึ่งเหมาะสำหรับท่อเหล็กที่มีเส้นผ่านศูนย์กลางเท่ากันเพื่อผลิตท่อโค้งงอที่มีเส้นผ่านศูนย์กลางหลายขนาดโดยเฉพาะอย่างยิ่งสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่อุปกรณ์สามารถออกแบบและผลิตตามพารามิเตอร์ทางเทคนิคที่ผู้ใช้ต้องการเช่นเส้นผ่านศูนย์กลางโค้งความหนาของผนังและรัศมี
2. ผลิตภัณฑ์ Paramete
| รุ่น | ขนาดช่วง (มม.) | แรงยึด (KN) | แรงผลัก (KN) | พิกัดแรงดันในการทำงาน (MPa) | กำลังมอเตอร์ทั้งหมด (KW) | น้ำหนักรวม (กก.) |
| HYLW-100 | Φ25-Φ76 | 1,000 | 630 | 25 | 11 | 6300 |
| HYLW-200 | Φ34-Φ114 | พ.ศ. 2543 | 1250 | 25 | 18.5 | 9000 |
| HYLW-400A | Φ133-Φ273 | 4000 | 2500 | 25 | 29.5 | 38000 |
| HYLW-400 บ | Φ108-Φ219 | 4000 | 2500 | 25 | 29.5 | 35000 |
| HYLW-630 | Φ133-Φ325 | 6300 | 3150 | 25 | 36 | 48000 |
| HYLW-800 | Φ219-Φ377 | 8000 | 4500 | 25 | 42 | 76000 |
| HYLW-1000 | Φ273-Φ426 | 10,000 | 5,000 | 25 | 65 | 98000 |
| HYLW-1600 | Φ325-Φ530 | 16000 | 8000 | 25 | 88.5 | 130000 |
| HYLW-2000 | Φ406-Φ630 | 23000 | 12000 | 25 | 110 | 200000 |
3.
1. เครื่องดัดท่อความถี่กลางใช้ความร้อนเหนี่ยวนำไฟฟ้าความถี่กลางเพื่องอชิ้นงานภายใต้เงื่อนไขของความร้อนในท้องถิ่นเมื่อเทียบกับเครื่องดัดท่อเย็นทั่วไปไม่เพียง แต่ไม่จำเป็นต้องมีแม่พิมพ์พิเศษครบชุด แต่ปริมาณของเครื่องมือกลยังคิดเป็นเพียง 1/3 ถึง 1/2 ของเครื่องดัดท่อเย็นที่มีคุณสมบัติเดียวกันกระบวนการดัดด้วยความร้อนความถี่กลางเป็นกระบวนการดัดท่อที่มีอยู่แล้วที่ประหยัดและมีประสิทธิภาพมากที่สุด

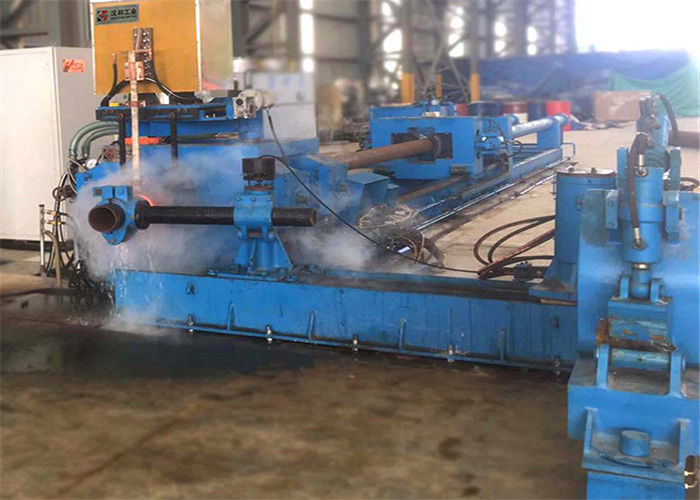

ขั้นตอนการดัดท่อความถี่กลางคือการใส่แหวนเหนี่ยวนำในส่วนที่จะงอของท่อเหล็กยึดหัวท่อด้วยสวิงอาร์มกลและให้ความร้อนท่อเหล็กด้วยกระแสความถี่กลางในวงแหวนเหนี่ยวนำมันถูกขับเคลื่อนด้วยแรงขับทางกลและการงอและส่วนของท่อเหล็กที่งอจะถูกระบายความร้อนอย่างรวดเร็วด้วยสารหล่อเย็นเพื่อให้ท่อที่โค้งงออย่างต่อเนื่องในขณะที่ให้ความร้อนการผลักการดัดและการระบายความร้อน
1) กระบวนการนี้สามารถหลีกเลี่ยงความไม่สม่ำเสมอของความหนาของผนังของท่อโค้งที่เกิดจากการบางของขอบนูนของผนังท่อและความหนาของขอบเว้าของผนังท่อในระหว่างกระบวนการดัดท่อแบบเดิม
2) กระบวนการนี้สามารถใช้ในการผลิตรัศมีขนาดเล็ก (R≈D) และผนังบาง (t / D≈0.015) 180 ข้อศอกที่มีความหนาของผนังสม่ำเสมอซึ่งไม่สามารถทำได้โดยกระบวนการดัดท่ออื่น ๆ
3) หากการออกแบบพารามิเตอร์ของกระบวนการต่างๆมีความสมเหตุสมผลกระบวนการนี้สามารถมั่นใจได้ว่าความหนาของผนังของแต่ละส่วนในระหว่างกระบวนการดัดจะเท่ากันเสมอนั่นคือจะเท่ากับความหนาของผนังท่อตรงก่อนการเปลี่ยนรูปเสมอ
4) กระบวนการนี้สามารถใช้กับแกนแตรเดียวกันเพื่อดันส่วนโค้ง 45 °, 90 °, 180 °และการโค้งอื่น ๆ ด้วยความสามารถเดียวกันในครั้งเดียวโดยมีประสิทธิภาพในการผลิตสูง
