รายละเอียดสินค้า:
การชำระเงิน:
|
| กำลังมอเตอร์: | N = 7.5 กิโลวัตต์ | ความเร็วของจานมีด: | สี่ไฟล์ 31,59,86,161rpm |
|---|---|---|---|
| การประมวลผลเส้นผ่านศูนย์กลางภายนอก: | 159- 800 มม | การแปรรูปความหนาของผนัง: | 10-180 มม |
| หัวมุม: | 0-37.5 ° | การเดินทางด้านข้าง: | 400mm |
| ระเบียบขวาง: | ± 50 มม | ฟีดอย่างรวดเร็วตามแนวแกน: | ± 302mm / นาที |
| สามารถกลึงแบบร่อง: | V คู่ V, U, X | เส้นผ่าศูนย์กลางเครื่องตัด: | D = 850 มม |
| ความสูงกึ่งกลางของเครื่องมือกล: | H = 1150 มม | ||
| แสงสูง: | OD800mm ท่อเครื่อง Beveling,OD159mm ท่อ Beveling เครื่อง 7.5KW เครื่องบากท่อ,7.5KW Pipe Beveling Machine |
||

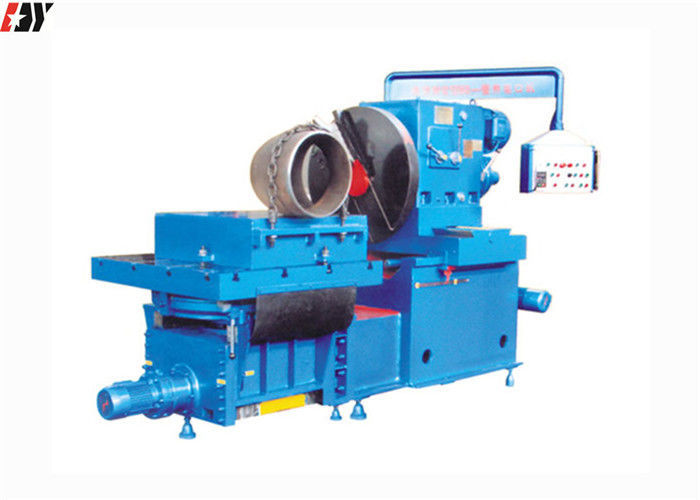

OD159- 800 มม. อัตโนมัติสามชนิดของเครื่องบากท่อความเร็ว

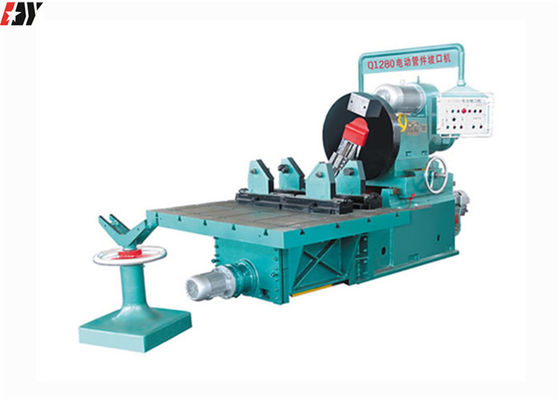

Q1280 - Ⅱเครื่องร่องไฟฟ้าคือการเรียนรู้ข้อดีของการผลิตเครื่องร่องท่อทุกชนิดและผู้ใช้จำเป็นต้องออกแบบให้เหมาะสำหรับเส้นผ่านศูนย์กลาง 159-800 มม. และความหนาของผนัง 10-180 - มม.
เครื่องนี้เป็นอุปกรณ์หลักในการกลึงร่องปลายท่อก่อนการเชื่อมท่อมีแรงตัดที่แข็งแกร่งและใช้งานง่ายทนทานหัวจ่ายกำลังส่งออกความเร็วแกนหมุนสี่สปีดและความเร็วป้อนตัวจับเครื่องมือที่แตกต่างกันสามชนิดผ่านการเปลี่ยนเกียร์หัวจ่ายกำลังมาพร้อมกับตัวจับเครื่องมือไฟฟ้าแบบเลื่อนไปข้างหน้าและกลไกถอยอย่างรวดเร็วซึ่งสามารถใช้แยกกันหรือใช้พร้อมกันกับฟีดส่วนต่างมุมการติดตั้งของที่จับเครื่องมือบนแผ่นยึดเครื่องมือปรับได้ตั้งแต่ 0 °ถึง 37.5 ° ตัวเตียงมีการป้อนไฟฟ้าตามยาวกลไกการปรับแนวแนวนอนด้วยตนเองตัวเตียงและส่วนประกอบแผ่นรองรับฟีดตามยาวไฟฟ้ามีความคืบหน้าสองแบบ: กรอไปข้างหน้าและทำงานไปข้างหน้าความเร็วทั้งสองสามารถทำงานแยกกันหรือพร้อมกันหรือย้อนกลับเครื่องใช้ที่นั่งรูปตัววีของชิ้นงานและตัวยึดเครื่องที่แนบมาเพื่อวางชิ้นงานการปรับการยกขึ้นและลงด้วยไฟฟ้าการปรับแนวแนวนอนแบบแมนนวลกระบอกไฮดรอลิกยกและ ยึดข้อต่อท่อการตัดสูงสุดคือ 5 ~ 8 มม. ซึ่งสามารถรับประกันคุณภาพการประมวลผลของร่องนอกจากนี้เครื่องยังติดตั้งตัวยึดแบบหมุนโดยใช้ท่อที่ยาวขึ้นเพื่อรองรับศูนย์สามารถปรับขึ้นและลงได้อุปกรณ์ไฟฟ้าได้รับการติดตั้งในกล่องไฟฟ้าพิเศษและติดตั้งองค์ประกอบการทำงานในกล่องปฏิบัติการที่ถูกระงับการทำงานแต่ละอย่างของเครื่องสามารถใช้งานได้บนโต๊ะปฏิบัติการ

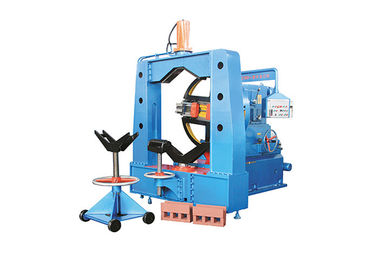

เครื่อง Eblow Beveling ควบคุมด้วยตัวเลขความเร็วสูงชนิดคงที่
CNC Elbow BEVELING MACHINE (PLC)
คุณสมบัติด้านประสิทธิภาพ
ประสิทธิภาพออนไลน์: ดี (ออกแบบตามอุปกรณ์ออนไลน์ของสายการผลิต)
ความเร็วในการบาก: ≤ 5 นาที / ท่อเอียง (dn200 sch40)
การตัดเอียง: การตัดท่อด้วยอุปกรณ์อื่น ๆ เช่นเลื่อยสายพานแล้วทำการตัดมุมเอียง
คุณภาพการเอียง: ดีมาก
การใช้งาน: สำหรับการตัดมุมเอียงรูปตัว u หรือ v สำหรับจำนวนของข้อต่อท่อที่มีความหนาของผนังหนา
พารามิเตอร์ทางเทคนิค
เส้นผ่านศูนย์กลางข้อศอกใช้ได้: Dn50-400 (Φ 57-426) / dn100-600 (Φ 114-610) / dn200-800 (Φ 219-813);
ความหนาของผนังข้อศอกใช้ได้: 4-90 มม.6-180 มม
วัสดุที่ใช้: เหล็กกล้าคาร์บอนโลหะผสมเหล็กกล้าไร้สนิมและเหล็กกล้าไร้สนิม ฯลฯ
| พารามิเตอร์ / รุ่น | YQ-89 | YQ-168 | YQ-325 | YQ-630 | YQ-820 | YQ-1020 | YQ-1800 |
| เส้นผ่านศูนย์กลางวงเลี้ยว (มม.) | 21-89 | 89-168 | 168-325 | 325-630 | 630-820 | 820-1020 | 1020-1800 |
| การปฏิวัติหัวตัด (รอบต่อนาที) | 600 | 350 | 200 | 150 | 100 | 80 | 40 |
| ปริมาณการป้อน (mm / r) | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
