รายละเอียดสินค้า:
การชำระเงิน:
|
| การเคลื่อนไหวที่มีประสิทธิภาพ: | 985 มม | ความเร็วในการหดอย่างรวดเร็วด้วยไฟฟ้า: | 175 มม. / นาทีปรับเอง 0.18 มม. / รอบ |
|---|---|---|---|
| ความแตกต่างของตัวยึดมีดความเร็วไปข้างหน้า: | 0,0.1,0.25 มม. / รอบ | กำลังมอเตอร์: | 15KW, n = 580 รอบต่อนาที |
| ชนิดเอียง: | V เดี่ยว V คู่ U ฯลฯ | เส้นผ่าศูนย์กลางล้อมีด: | 1620mm |
| แสงสูง: | เครื่องเอียงข้อศอก,เครื่องเอียงท่อ |
||

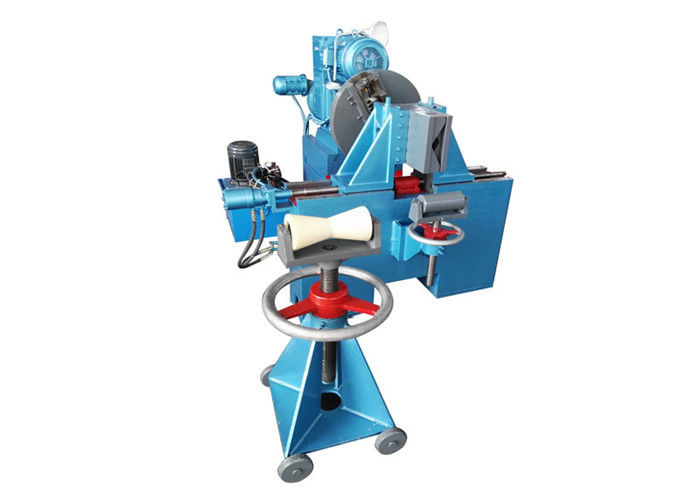

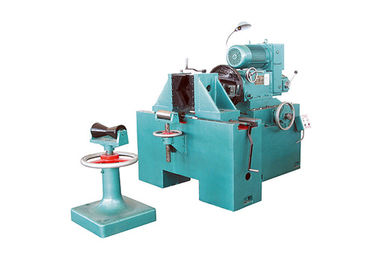

ท่อเหล็ก Y Double-Elbow Beveller สิ้นสุดเครื่องบากท่อเชื่อมเครื่องลบมุม
วัสดุที่ใช้: เหล็กกล้าคาร์บอนโลหะผสมเหล็กกล้าไร้สนิมและเหล็กกล้าไร้สนิม ฯลฯ
หลักการประมวลผลคือใช้กลไกการจับด้านซ้ายและขวาเพื่อยึดท่อจากด้านซ้ายไปด้านขวาด้วยฟีดเฟืองท้ายแบบรัศมีอัตโนมัติหรือฟีดตามแนวแกนการป้อนส่วนต่างแบบรัศมีอัตโนมัติโดยใช้หัวกัดกำลังขับเคลื่อนการหมุนแกนของหัวกัดและกลไกการขับเคลื่อนที่แตกต่างเพื่อให้เกิดการประมวลผลอัตโนมัติของป้อมปืนแบบรัศมีการป้อนตามแนวแกนโดยใช้หัวแบบไดนามิกหรือการเคลื่อนที่ตามแนวแกนของแกนหมุนขับเคลื่อนโดยการตัดเฉือนแบบหมุนฟีดตามแนวแกนตำแหน่งรัศมีของเครื่องมือจะไม่เคลื่อนที่เมื่อทำการประมวลผลหลังจากประมวลผลเครื่องมือสามารถถอนกลับโดยอัตโนมัติ
รูปร่างเอียง: U, x, v และ double v
ทิศทางการตัด: ฟีดการตัดส่วนต่างอัตโนมัติแบบเรเดียลหรือฟีดตัดมอเตอร์กึ่งอัตโนมัติตามแนวแกน (ความถี่ขาเข้า);ฟีดตัดมอเตอร์เรเดียล nc หรือฟีดตัดมอเตอร์แกน nc
ทิศทางการหดกลับ: การหดมอเตอร์อัตโนมัติแบบเรเดียลหรือการหดมอเตอร์อัตโนมัติตามแนวแกน (ความถี่ขาเข้า)การหดตัวของมอเตอร์ nc แบบเรเดียลหรือการถอยมอเตอร์ตามแนวแกน nc
ขับเคลื่อนโดย: มอเตอร์
ระบบจับยึด: ชิ้นงานถูกยึดโดยกระบอกไฮดรอลิกและวางตรงกลางโดยอัตโนมัติ
ระบบยึด: ปรับการยกสกรูได้
รอบของแกนหลัก: การควบคุมความเร็วแบบไม่ต่อเนื่องและความถี่ตัวแปร
การเคลื่อนที่ตามแนวแกน: 80 มม. (แกนหลัก) 100 มม. (หัวเครื่อง);150 มม. (แกนหลัก), 300 มม. (หัวเครื่อง)
มุมเอียงของส่วนที่เหลือของเครื่องมือ: 0 ° ~ 45 °
การเคลื่อนที่ตามแนวกว้าง: ± 50 มม.± 100 มม
ระบบควบคุม: การควบคุม PLC;การควบคุม CNC
ระบบลำเลียง: ระบบลำเลียง vf ปลายเอียงที่ขับเคลื่อนด้วยมอเตอร์ติดตั้งไว้ที่ด้านหน้าและด้านหลังของเครื่องบากหากจำเป็น
| ท่อ Dia ใช้ได้: | DN50-400 (φ60-426มม.) | DN100-600 (φ114-610) | DN200-800 (φ219-813มม.) |
| ความหนาของผนังท่อ: | 4-90 มม | 6-180 มม | 6-180 มม |
| ความเร็วในการเอียง: | ≤ 5 นาที / ท่อเอียง (dn200 sch40) | ≤ 5 นาที / ท่อเอียง (dn200 sch40) | ≤ 5 นาที / ท่อเอียง (dn200 sch40) |
| มุมเอียงของส่วนที่เหลือของเครื่องมือ: | 0 ° ~ 45 ° | 0 ° ~ 45 ° | 0 ° ~ 45 ° |

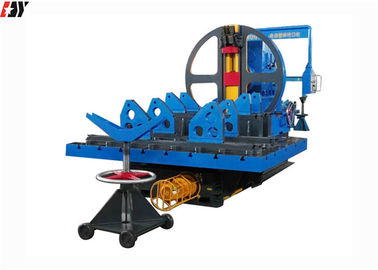

เครื่อง Eblow Beveling ควบคุมด้วยตัวเลขความเร็วสูงชนิดคงที่
CNC Elbow BEVELING MACHINE (PLC)
คุณสมบัติด้านประสิทธิภาพ
การจัดตำแหน่งอัตโนมัติ: ในตอนท้ายของระบบลำเลียงเครื่องเอียงที่ติดตั้งอุปกรณ์ยกหากจำเป็นต้องปรับระดับความสูงตรงกลางของข้อศอกโดยอัตโนมัติเพื่อให้ข้อศอกมีเส้นผ่านศูนย์กลางต่างกัน
ประสิทธิภาพออนไลน์: ดี (ออกแบบตามอุปกรณ์ออนไลน์ของสายการผลิต)
ความเร็วในการบาก: ≤ 5 นาที / ท่อเอียง (dn200 sch40)
การตัดเอียง: การตัดท่อด้วยอุปกรณ์อื่น ๆ เช่นเลื่อยสายพานแล้วทำการตัดมุมเอียง
คุณภาพการเอียง: ดีมาก
การใช้งาน: สำหรับการตัดมุมเอียงรูปตัว u หรือ v สำหรับจำนวนของข้อต่อท่อที่มีความหนาของผนังหนา
พารามิเตอร์ทางเทคนิค
เส้นผ่านศูนย์กลางข้อศอกใช้ได้: Dn50-400 (Φ 57-426) / dn100-600 (Φ 114-610) / dn200-800 (Φ 219-813);
ความหนาของผนังข้อศอกใช้ได้: 4-90 มม.6-180 มม
|
