Digital Inverter Control Thyristor Transducer แหล่งจ่ายไฟของเครื่องดัดท่อ

แหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่





แนะนำ Brife ของเรา แหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



KGPS ซีรี่ส์ไทริสเตอร์ทรานสดิวเซอร์เป็นอุปกรณ์ที่หยุดนิ่งเพื่อเปลี่ยนพลังงานไฟฟ้ากระแสสลับสามเฟสเป็นพลังงานไฟฟ้าความถี่กลางเฟสเดียวอุปกรณ์ชนิดนี้ใช้กับไดอะเธอร์มีการเหนี่ยวนำการละลายการดับ



คุณสมบัติของแหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



1. ฟังก์ชั่นการป้องกันที่ครอบคลุม

มาตรการป้องกันระบบควบคุม ได้แก่ :

แรงดันไฟฟ้าสูง, แรงดันไฟฟ้าต่ำ, แรงดันไฟฟ้ากระแสตรงสูง, กระแสไฟไทริสเตอร์สูง, แรงดันไฟฟ้าของตัวเก็บประจุสูง, แรงดันไฟฟ้าในเตาสูง, ความถี่ในการทำงานสูง, อุณหภูมิของน้ำหล่อเย็นสูง, แรงดันน้ำหล่อเย็นต่ำ, การไหลของน้ำหล่อเย็นต่ำและการรั่วของเตาไฟฟ้า



2. ระบบควบคุม: การควบคุมอินเวอร์เตอร์แบบดิจิตอล

IF power ใช้ระบบควบคุมดิจิตอลทั้งหมดขั้นสูงที่ใช้ไมโครคอนโทรลเลอร์ประสิทธิภาพสูง

ตัวควบคุมอินเวอร์เตอร์ดิจิทัลรวมอยู่ภายในซีพียูการใช้พลังงานแรงดันอัลกอริทึมการควบคุมวงปิดสามปัจจุบันในระหว่างการทำงานปกติแรงดันกระแสและพลังงานจะถูกส่งไปยัง CPU ผ่านตัวแปลงตามลำดับซอฟต์แวร์ควบคุมจะตรวจจับพารามิเตอร์เหล่านี้และปรับความถี่ในการทำงานเพื่อให้แน่ใจว่ากำลังขับจะเท่ากับกำลังไฟฟ้าที่กำหนดเสมอ

เมื่อการส่งกำลังของเตาเปล่า (อิมพีแดนซ์มากเกินไป) หรือการส่งกำลังของเตาแช่แข็ง (ความต้านทานมีขนาดเล็กเกินไป) ซอฟต์แวร์ควบคุมสามารถเรียกใช้อัลกอริธึมการ จำกัด แรงดันไฟฟ้าหรือกระแสไฟฟ้าโดยอัตโนมัติการ จำกัด แรงดันไฟฟ้าหรือกระแสไฟฟ้าขาออกไม่เกินที่อนุญาต

ซอฟต์แวร์ควบคุมมีฟังก์ชันการ จำกัด พารามิเตอร์ที่หลากหลาย ได้แก่ ขีด จำกัด กำลังไฟสูงสุดขีด จำกัด เอาท์พุทกระแสไทริสเตอร์ขีด จำกัด แรงดันไฟฟ้าของเตาขีด จำกัด แรงดันไฟฟ้าของตัวเก็บประจุขีด จำกัด ความถี่ในการทำงานสูงสุดและต่ำสุด

แป้นพิมพ์สามารถตั้งค่าพารามิเตอร์ของอัลกอริทึมการควบคุมได้และจะถูกเก็บไว้ใน EEPROM ของบอร์ดควบคุมพารามิเตอร์สามารถเปลี่ยนแปลงได้อย่างง่ายดายเพื่อให้อินเวอร์เตอร์แบบ half-bridge series เหมาะสำหรับการหลอมโลหะต่าง ๆ เช่นเหล็กหล่อทองแดงอลูมิเนียมเป็นต้น

ไทริสเตอร์เป็นอุปกรณ์ปิดระบบที่ควบคุมได้การเริ่มต้นของอินเวอร์เตอร์จะถูกควบคุมโดยพัลส์ทริกเกอร์ดังนั้นอินเวอร์เตอร์จึงสามารถสตาร์ทได้ 100% ภายใต้เงื่อนไขใด ๆ



คุณสมบัติของแหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



รุ่น	กำลังไฟฟ้าเข้า KW	แรงดันไฟฟ้าอินพุต V.	ป้อนข้อมูลปัจจุบัน	แรงดันไฟฟ้ากระแสตรง V	กระแสตรงก	ความถี่เรโซแนนซ์ HZ
KGPS-175-1-A	175 กิโลวัตต์	380V	280A	500	350A	1,000
KGPS-200-1-A	200 กิโลวัตต์	380V	320A	500	400A	1,000
KGPS-250-1-A	250 กิโลวัตต์	380V	400A	500	500A	1,000
KGPS-300-1-A	300 กิโลวัตต์	380V	480A	500	600A	1,000
KGPS-350-1-A	350 กิโลวัตต์	380V	560A	500	700A	1,000
KGPS-400-1-A	400 กิโลวัตต์	380V	640A	500	800A	800
KGPS-500-1-A	500 กิโลวัตต์	380V	800A	500	1000A	800
KGPS-600-1-A	600 กิโลวัตต์	380v-575v	960A	500-800	1200A-850A	780
KGPS-750-0.5-ก	750 กิโลวัตต์	380-575V	1200A	500-800	1600-1400A	650
KGPS-1000-0.5-A	1000 กิโลวัตต์	380-575V	1250A	500-800	2000-1500A	580

แอปพลิเคชันของเรา แหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



A. การทำความร้อน (การตีขึ้นรูปร้อนการติดตั้งแบบร้อนและการหลอม):

B. การรักษาความร้อน (การดับพื้นผิว):

ส่วนใหญ่มีจุดมุ่งหมายเพื่อเปลี่ยนความแข็งแกร่งของวัสดุโลหะผ่านการอบชุบเป็นชิ้นงานรายละเอียดการใช้งานระบุไว้ดังนี้:

C. การเชื่อม (การเชื่อมประสานการบัดกรีเงินและการบัดกรี)

โดยส่วนใหญ่มีจุดมุ่งหมายเพื่อหลอมโลหะบัดกรีโดยให้ความร้อนที่อุณหภูมิหนึ่งเพื่อเชื่อมโลหะสองประเภทที่มีวัสดุเดียวกันและต่างกัน

D. การหลอม (การแบ่งเบาและการมอดูเลต)

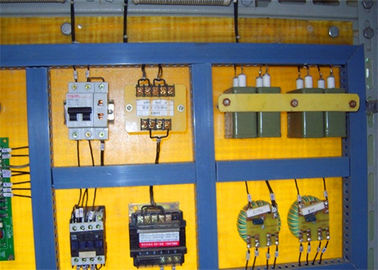

คณะกรรมการไฟฟ้า

แผงวงจรควบคุมหลักเป็นส่วนประกอบหลักของเครื่องคุณภาพสูงเรามีหุ้นมากมาย







ขดลวดเหนี่ยวนำ

ขดลวดเหนี่ยวนำภายในตัวเตาได้รับการเคลือบด้วยฉนวนสองชั้นครั้งแรกของการพ่นสีฉนวนกันความร้อนอุณหภูมิสูงเทปใยแก้วรอบที่สองอายุการใช้งานของเยื่อบุเตาที่ผ่านการบำบัดและขดลวดเหนี่ยวนำจะเพิ่มขึ้นมากกว่าสองเท่า



คุณสมบัติของแหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



•ตัวเตาทำด้วยเปลือกอลูมิเนียมหนาเพื่อลดการรั่วของแม่เหล็กและให้ความแข็งแรงของตัวเตา

•ท่อมาตรฐาน T2 แบบหนาใช้สำหรับขดลวดเหนี่ยวนำเพื่อให้มีประสิทธิภาพในการหลอมสูงทองแดง y

•เตาเตาแบบเปิดช่วยลดความชื้นและออกแบบวงแหวนระบายความร้อนที่ด้านล่างซึ่งช่วยยืดอายุการใช้งานของเตา

•การไตเติ้ลถูกควบคุมโดยกล่องเกียร์ทดรอบแผงควบคุมระยะไกลสามารถตั้งเตาเผาในตำแหน่งใดก็ได้เมื่อทำการไตเติ้ลมุมเอียงสูงสุดคือ 95 องศา



คุณสมบัติของแหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



•ใช้งานง่าย:

ไม่จำเป็นต้องใช้ตัวดำเนินการเต็มเวลาโดยเฉพาะสำหรับแหล่งจ่ายไฟมีสวิตช์เพียงสวิตช์เดียวสำหรับเปิดหรือปิดและปุ่มปรับไฟฟ้าหนึ่งปุ่มหลังจากเริ่มต้นสิ่งเดียวที่ต้องทำคือหมุนปุ่มปรับกำลังไปยังตำแหน่งที่ใหญ่ที่สุดส่วนอื่น ๆ จะถูกควบคุมโดยอุปกรณ์เอง

•ฟังก์ชั่นการป้องกันความปลอดภัยของเตาหลอมเหนี่ยวนำ:

1. วงจรหลักและการป้องกันไฟฟ้าลัดวงจร

2. การป้องกันแรงดันไฟฟ้าเกิน SCR

3. การป้องกันความผิดปกติของวงจรหลัก

4. การป้องกันการสูญเสียเฟสของวงจรหลัก

5. การป้องกันแรงดันน้ำต่ำ

6. การป้องกันกระแสเกิน SCR



คุณลักษณะทางเทคนิคของแหล่งพลังงานความถี่ปานกลางของเครื่องดัดท่อรัศมีขนาดใหญ่:



1. ระบบควบคุมดิจิตอล Atuotmatically

2. ใช้พลังงานน้อยลงเนื่องจากมีการเชื่อมต่อทองแดงเพียงพอ

3. อัตราการเริ่มต้น 100% สามารถเริ่มต้นได้สำเร็จจากอุณหภูมิต่ำ

4. ง่ายต่อการดีบักและสะดวกในการบำรุงรักษาคุณเพียงแค่ต้องควบคุมปุ่มต่างๆ





ข้อดีของแหล่งพลังงานความถี่กลาง Heiyan ของเครื่องดัดท่อรัศมีขนาดใหญ่:

KGPS แหล่งจ่ายไฟเตาความถี่ปานกลาง

1) ขอบเขตความถี่กว้าง

2) การควบคุมกำลังการผลิตคงที่

3) การป้องกันกระแสเกิน, แรงดันไฟฟ้าเกิน, ค่าความร้อนต่ำ, แรงดันตก, การขาดน้ำ, ระยะเริ่มต้น

4) การเริ่มต้นแรงดันไฟฟ้าเป็นศูนย์กวาดความถี่



บันทึก:

โปรดอย่าสัมผัสชิ้นส่วนไฟฟ้าและขดลวดเหนี่ยวนำใด ๆ ที่เปิดเผยเมื่อกำลังเริ่มทำงานโปรดปิดระบบหากมีการซ่อมแซมหรือเคลื่อนย้ายปฏิเสธกระแสไฟฟ้า!
